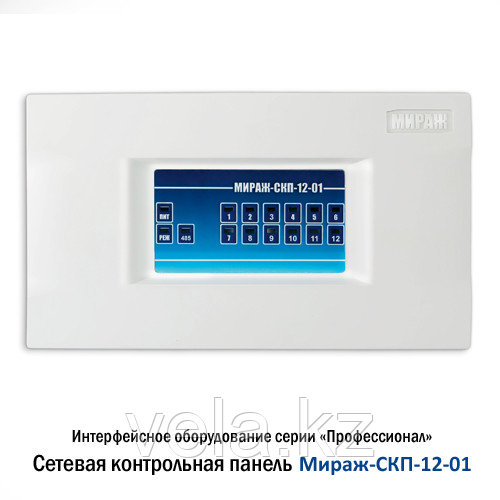

Мираж СКП-12-01 Сетевая контрольная панель ,12 охранно-пожарных ШС

Приёмно-контрольная панель:
	12 конфигурируемых ШС для приема извещений от аналоговых ручных и автоматических пожарных и охранных извещателей, приборов приемно-контрольных охранных и охранно-пожарных через выходы реле ПЦН;
	к одному контроллеру «Мираж-GSM-M8-04», «Мираж-GSM-M8-03» или «Мираж-GE-X8-01» можно подключить по интерфейсу RS-485 до 15 панелей, что в сумме дает 180 дополнительных ШС;
	4 программируемых тактики для каждого пожарного ШС;
	питание активных пожарных извещателей по двухпроводному шлейфу сигнализации;
	технология шлейфов сигнализации с управляемым питанием: для охранных ШС – 4 В, для пожарных ШС – 24 В;
	управление исполнительными устройствами и средствами автоматики с помощью трёх выходов типа «открытый коллектор»;
	контроль исправности пожарного ШС с автоматическим выявлением обрыва или короткого замыкания, световая и звуковая сигнализация неисправности, формирование извещений о неисправности по интерфейсу RS-485;
	световая индикация номера ШС, в котором произошло срабатывание извещателя;
	звуковая и световая сигнализация в режиме «Тревога» / «Пожар» / «Неисправность»;
	8 тактик управления цепями световой и звуковой сигнализации;
	возможность настройки сетевых контрольных панелей для работы в алгоритмах «ведущий/master» и «ведомый/slave»;
	индикация режима работы с возможностью подключения внешнего индикатора;
	автономная работа;
	контроль вскрытия корпуса;
	управление режимом работы с помощью электронных ключей Touch Memory, бесконтактных считывателей, скрытых выключателей.
Сервисные возможности:
	дистанционная настройка устройства через базовый контроллер;
	локальная замена программного обеспечения контрольной панели с помощью адаптера «Мираж-RS-232»;
	изменения сетевого адреса на интерфейсе RS-485 в ручном режиме.
Питание:
	подключение от внешнего бесперебойного источника питания напряжением 12 В;
	контроль наличия внешнего питания.

Расширение функциональности базовых контроллеров

Сетевая контрольная панель «Мираж-СКП12-01» предназначена для контроля охранных и пожарных шлейфов сигнализации с передачей извещений базовому контроллеру («Мираж-GSM-M8-03», «Мираж-GSM-M8-04» или «Мираж-GE-X8-01»). Устройство позволяет расширить количество контролируемых шлейфов и разделов при оборудовании крупных объектов и групп объектов. В этом случае используется лишь один базовый контроллер на одном из объектов, на остальных объектах устанавливаются сетевые контрольные панели, взаимодействующие по интерфейсу RS-485.

Панель поддерживает подключение 12 шлейфов сигнализации. К одному базовому контроллеру можно подключить 15 панелей, каждая из которых может использоваться как самостоятельный раздел. Таким образом, с помощью сетевых контрольных панелей можно расширить количество контролируемых одним базовым контроллером шлейфов до 188 и разделов до 16. Панель может применяться также в качестве самостоятельного приемно-контрольного прибора. Устройство оснащено 3 выходами управления типа «открытый коллектор» и 2 реле.

При использовании сетевых контрольных панелей сохраняется полная информативность и управляемость объектового оборудования. Устройство сертифицировано по требованиям электромагнитной совместимости ГОСТ Р 53325-2009 III степени жесткости, что позволяет применять его на объектах класса функциональной опасности Ф 1.1 и Ф 4.1.

Для удобства установки предусмотрена возможность крепления на DIN-рейку. Модульная конструкция предусматривает подключение проводов к переходной клеммной панели, что значительно упрощает обслуживание и ремонт.
